Cold rolled U section

produced EN 10162,

steel grade S235JR

galvanized DX51D, by order

	– in stock
	– by order

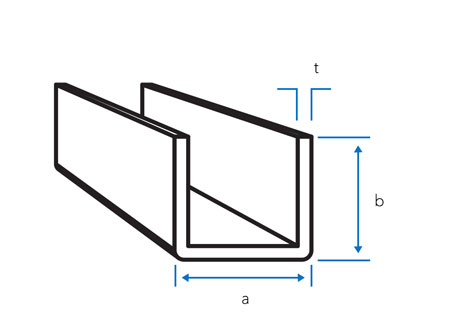

Dimensions, mm	Wall thickness, mm
a x b	t
	1.5	2.0	3.0	4.0	5.0	6.0
10 x 10	0,306	0,377
15 x 15	0,471	0,612
20 x 10	0,412	0,534
20 x 20	0,65	0,83
25 x 15		0,75
25 x 25	0,79	1,05
30 x 20	0,73	0,97
30 x 30	0,97	1,30	1,860
35 x 35		1,46	2,10
40 x 20	0,89	1,13	1,61
40 x 25		1,29	1,85
40 x 30		1,44	2,08
40 x 40		1,75	2,56	3,290
50 x 20		1,28	1,87
50 x 25		1,44	2,08
50 x 30		1,60	2,32	2,94
50 x 35		1,76	2,53	3,25
50 x 40		1,93	2,76	3,61
50 x 50		2,25	3,25	4,24	5,100
60 x 20		1,50	2,12	2,70
60 x 30		1,76	2,55	3,29
60 x 32		1,84	2,64	3,48
60 x 40		2,07	3,01	3,93
60 x 60		2,72	3,96	5,18
70 x 30		1,94	2,78	3,61
70 x 40		2,25	3,25	4,24
70 x 50		2,57	3,72	4,87	5,96
70 x 70		3,19	4,71	6,12
80 x 30		2,09	3,01	3,92
80 x 40		2,39	3,49	4,55	5,50
80 x 50		2,72	3,96	5,18	6,28
80 x 60		3,04	4,48	5,75
80 x 80			5,42	7,06
90 x 40				4,82	5,85
90 x 50		2,88	4,24	5,49	6,77
100 x 40		2,72	3,93	5,18		7,310
100 x 50		3,04	4,43	5,80	7,07
100 x 60		3,35	4,95	6,43	7,85	9,18
100 x 100						12,96
120 x 50			4,90	6,39	7,81
120 x 60			5,42	7,07	8,64	10,14
120 x 80			6,36	8,32	10,17	12,02
140 x 60			5,84	7,69	9,42	11,08
140 x 70			6,36	8,38	10,21	12,02
150 x 50			5,60	7,38	9,03
150 x 75			6,83	9,01	10,99
160 x 60			6,36	8,32	10,21
160 x 80			7,30	9,64	11,78
180 x 60			6,83	8,94	10,99
200 x 50			6,83	9,01	10,99
200 x 60			7,30	9,57	11,78
200 x 80			8,25	10,83	13,35
200 x 100				12,04	14,88	17,67
